Adapter un motoréducteur à une machine ne consiste pas seulement à réduire la vitesse de rotation. Il faut aussi considérer le couple réellement nécessaire, l’encombrement disponible, le rendement attendu, le rythme de service et les conditions ambiantes. Entre une solution à axes dans le prolongement, un dispositif associant une roue et une vis, ou une architecture à axes côte à côte, chaque technologie répond à des contraintes distinctes.
Un mauvais dimensionnement peut entraîner des échauffements, une usure prématurée ou une consommation électrique inutile. À l’inverse, un ensemble bien sélectionné apporte une rotation stable et durable, tout en protégeant les organes situés en aval, comme les chaînes, les poulies, les accouplements et les roulements.
Les critères à examiner avant de retenir une solution
Avant de comparer les architectures, il est indispensable de définir les données de fonctionnement. La puissance du moteur ne suffit pas : le couple de sortie, la vitesse souhaitée et les efforts subis par l’arbre entraîné déterminent la configuration pertinente. Il faut également savoir si la machine fonctionne en continu, par cycles courts ou avec des démarrages fréquents.
Le rapport de réduction exprime l’écart entre la vitesse d’entrée et celle obtenue en sortie. Plus ce rapport est élevé, plus la vitesse diminue et plus le couple disponible augmente, sous réserve des pertes internes. L’orientation des arbres, la place dans le bâti et l’accès pour la maintenance sont tout aussi déterminants.
- Couple de sortie requis lors du fonctionnement nominal et au démarrage ;
- vitesse de rotation du moteur et vitesse visée sur l’équipement ;
- position relative entre le moteur et l’arbre mené ;
- présence de chocs, de vibrations, de poussières ou d’humidité ;
- niveau sonore acceptable et fréquence des opérations d’entretien.
Les composants périphériques doivent être analysés avec la même rigueur. Des paliers adaptés limitent les défauts d’alignement et absorbent les charges. Pour approfondir ce point, consultez les solutions de paliers à alignement automatique, particulièrement utiles lorsque la structure de la machine subit des variations ou des vibrations.

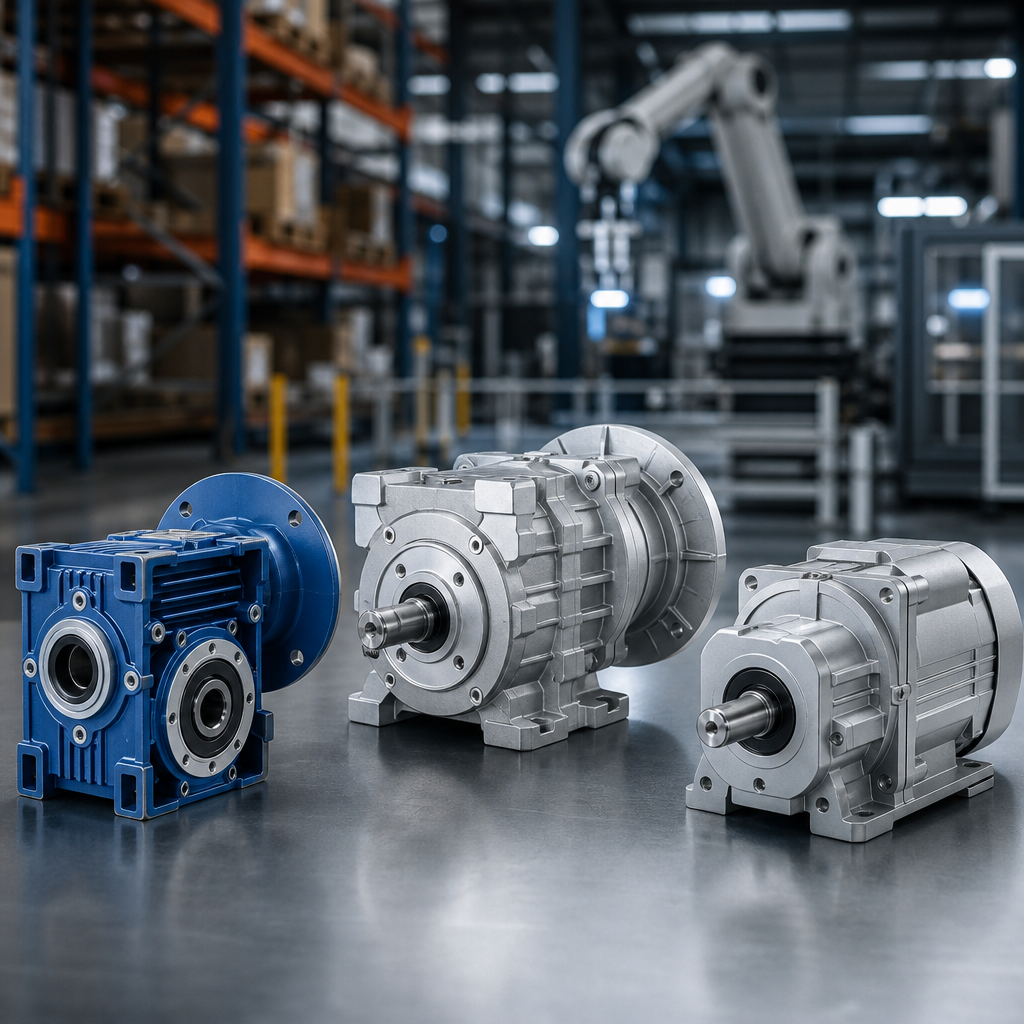

Trois architectures et leurs usages privilégiés
La version à axes alignés : compacte et efficace
Dans cette conception, l’entrée et la sortie suivent le même axe. Les étages d’engrenages sont disposés dans le prolongement du moteur, ce qui donne un ensemble compact et simple à intégrer lorsque l’espace latéral est limité. Cette solution est souvent appréciée pour son excellent rendement énergétique et sa capacité à fonctionner longtemps avec des pertes réduites.
Elle convient notamment aux convoyeurs, aux pompes, aux mélangeurs et aux lignes de conditionnement. Sa limite principale concerne l’implantation : elle ne permet pas de renvoyer le mouvement à angle droit. Lorsque la machine impose une sortie perpendiculaire au moteur, une autre architecture sera plus appropriée.
Le système à roue et vis : le bon choix pour un angle droit
Cette configuration transmet le mouvement entre deux axes perpendiculaires grâce à une vis entraînant une roue dentée. Elle se distingue par une grande compacité pour les montages à 90 degrés et par la possibilité d’obtenir des rapports importants dans un volume contenu. Elle est fréquemment utilisée sur des mécanismes de levage, des portails industriels, des convoyeurs inclinés ou des machines nécessitant une orientation particulière.
Son rendement est toutefois généralement inférieur à celui des solutions à engrenages cylindriques, car le contact entre les pièces génère davantage de frottements. La lubrification, le niveau d’huile et la dissipation thermique méritent donc une attention soutenue. Selon le rapport retenu, le mécanisme peut aussi présenter un effet de non-retour, utile pour empêcher une charge de redescendre seule, mais à vérifier précisément selon l’application.
La conception à axes côte à côte : robuste pour les charges élevées
Ici, les arbres d’entrée et de sortie sont disposés parallèlement, sans être sur une même ligne. Cette disposition accepte souvent des couples élevés et offre une grande souplesse pour organiser plusieurs étages d’engrenages. Elle constitue une réponse pertinente lorsque la charge varie fortement ou que l’installation doit supporter des efforts répétés.
Les équipements de manutention lourde, les convoyeurs de grande longueur, les broyeurs et certaines machines de production peuvent tirer parti de cette architecture. Elle demande parfois plus d’espace qu’un montage à axes alignés, mais elle permet une implantation latérale pratique et une bonne accessibilité pour les interventions.
Une question sur cet article ?
Contactez-nousRepères concrets pour comparer les solutions
Le tableau suivant résume les différences utiles pour orienter la sélection selon la géométrie de l’installation et les performances recherchées.
| Architecture | Position des axes | Rendement habituel | Usage adapté |
|---|---|---|---|
| Axes alignés | Dans le prolongement | Élevé | Convoyage, pompage, mélange |
| Roue et vis | Perpendiculaires | Modéré | Renvoi à 90 degrés, levage |
| Axes côte à côte | Parallèles et décalés | Élevé | Charges fortes, manutention |
Ces indications donnent une première direction, mais le calcul du couple et du service reste prioritaire. Deux machines ayant la même puissance installée peuvent exiger des solutions très différentes selon l’inertie au démarrage, la présence de charges suspendues ou le nombre de cycles par heure.
Ne pas négliger l’environnement et les composants associés
Dans l’agroalimentaire, la propreté, la résistance à la corrosion et la qualité des lubrifiants sont essentielles. Les roulements jouent aussi un rôle direct dans la fiabilité de l’ensemble. Les contraintes propres à ce secteur sont détaillées dans cet article sur les roulements en environnement agroalimentaire.
Un arbre mal supporté ou un accouplement inadapté peut transmettre des efforts excessifs au carter et aux engrenages. Il est donc judicieux de vérifier l’alignement de toute la chaîne cinématique, depuis le moteur jusqu’à l’organe entraîné. Courroies, poulies, chaînes et pignons doivent être cohérents avec le couple transmis.
DIMATRAP, société bordelaise, propose des composants industriels complémentaires tels que roulements, paliers, guidages, courroies, chaînes, pignons, engrenages et accouplements. Son centre de montage Nord et son stock régional permettent également d’accompagner les besoins en moteurs et motoréducteurs, avec une approche adaptée aux contraintes concrètes de chaque installation.
Faire un choix durable pour son installation
La solution à axes alignés sera souvent privilégiée pour sa sobriété énergétique et son faible encombrement. Le mécanisme à roue et vis répondra efficacement aux besoins de renvoi d’angle, surtout lorsque l’effet de non-retour est recherché. Enfin, la version à axes côte à côte sera particulièrement à l’aise face aux couples importants et aux sollicitations exigeantes.
Pour sécuriser la décision, partez des données mesurables : charge, vitesse, cycles, température et implantation. Cette méthode évite de choisir uniquement sur le prix initial et favorise une durée de service plus longue, avec moins d’arrêts imprévus et une maintenance mieux maîtrisée.
